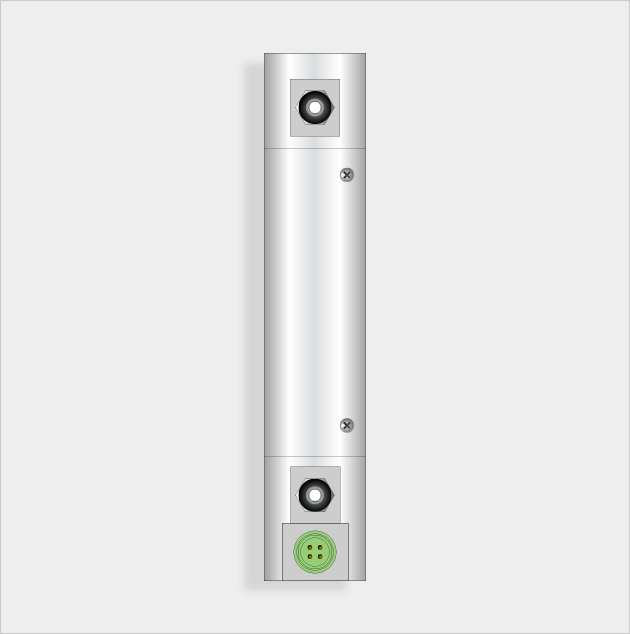

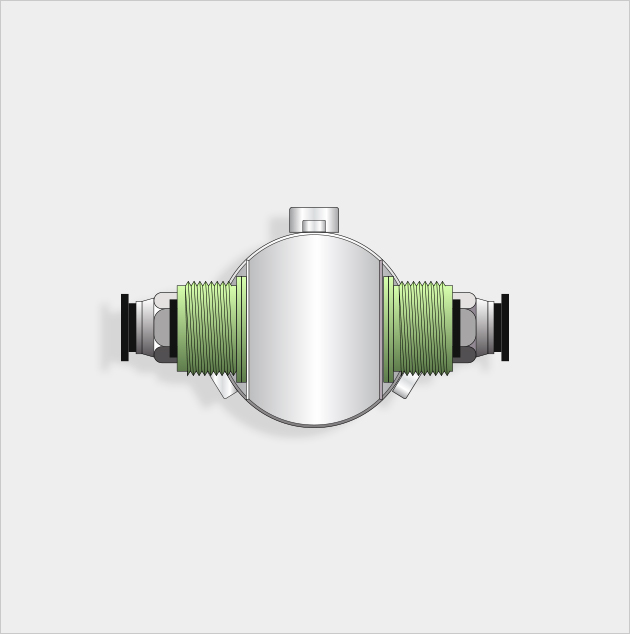

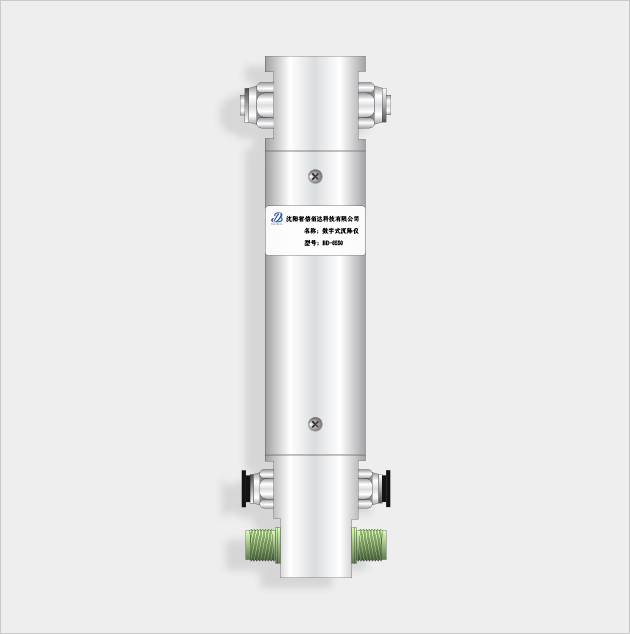

数字式沉降仪BD-6410
![](res/static/img/BD-6550_03.jpg)
![](res/static/img/BD-6550_05.jpg)
![](res/static/img/BD-6550_09.jpg)
产品功能
BD-6410型数字式沉降监测系统采用高精度微压传感器来测量监测点沉降的变化,沉降仪主要采用进口核心部件。 整体小巧精致,可安装在空间受限的位置,消除了以往遇到的沉降监测设备体积过大而导致的安装困难。 该套沉降监测系统包含多支精密沉降仪并由一根Φ8mm的通液管和Φ6mm的通气管连接在一起,通液管的一端与储液箱相连, 通气管通过干燥管与储液箱连接形成内压自平衡系统,可有效消除大气压力对系统产生的影响。传感器内置温度传感器,可用来监测测点处的环境温度,有效消除温度影响。产品优势
数字信号,电缆串联即可,减少了工程电缆的用量,也减少了铺设电缆穿管的工程量。电缆在出厂时已经根据现场情况裁剪好,并在电缆两端做好航空插头,电缆放到相应位置后,只需将电缆接头直接插入传感器的插头即可,且航空插头可达到IP68的防护等级。传统接线,一根四芯电缆需要5分钟,而采用此种方式仅需10-15秒。电缆中间不留任何接头,更加保证了设备在传输过程中的稳定性。
压差式原理,不仅可以安装在结构表面,还可以安装在结构内部,且对于方向没有任何要求,符合现场安装条件即可。
消除了通液管和通气管同传感器对接时的困难,产品采用对接锁死接头,只需将通气通液管轻推插入再锁紧即可,常规设备接入一根通液管需要2分钟,而此产品仅需10-15秒。
液体气泡排出一直是设备安装中的难点,针对于此种情况,在传感器底部安装了一颗螺丝,将管中气泡赶到传感器位置后,只需拧开螺丝,气泡会自动排出。
1000mm量程,允许设备在安装时存在一定的高差,解决了常规沉降系统中水平一致的难点。
无需很专业的技术水平,只需小心操作,皆可安装。
产品参数
指标 | 参数 |
---|---|
量程 | 1000mm |
测值精度 | ≤0.02%F.S. |
分辨力 | 0.01%F.S. |
工作方式 | RS485应答式 |
供电电压 | 12VDC |
稳定性 | <0.1%FS/年 |
工作温度 | -20℃-50℃ |
过载 | 10倍量程 |
尺 寸 | 220×41.5mm |
